三相步進電機-三相步進電機接線圖 110mm
發布時間：2020-08-07 03:21:57
三相步進電機規格參數
三相步進電機規格參數型號參數：
三相步進電機外形尺寸圖
三相步進電機接線方式
三相步進電機接線圖
| 項目 | 技術參數 |
| 步距角 | 1.2° |
| 步距角精度 | ±5%（整步，空載） |
| 電阻精度 | ±10%（@20°） |
| 電感精度 | ±20%( 1KHz) |
| 溫升 | 80℃Max.(額定電流，2相通電) |
| 環境溫度 | -20°～ + 50℃ |
| 絕緣電阻 | 100MΩMin.500VDC |
| 耐壓 | 500VAC一分鐘 |
| 徑向間隙 | 0.6mmMax.(450g負載) |
| 軸向間隙 | 0.8 mmMax.(450g負載) |
三相步進電機規格參數型號參數：
| 型號 |
步距角 (度) |
額定電流 (A) |
相電阻 (Ω) |
相電感 (mH) |
保持轉矩 (N.M) |
轉子慣量 (g.c㎡) |
重量 (kg) |
機身長 (mm) |
軸徑 (mm) |
引線數 |
| 1103S08 | 1.2 | 6.90 | 1.25 | 4.49 | 8 | 6000 | 5.0 | 124.5 | 19 | 平鍵6x30 |
| 1103S12 | 1.2 | 6.90 | 1.89 | 8.34 | 12 | 9720 | 6.6 | 148.0 | 19 | 平鍵9x30 |
| 1103S16 | 1.2 | 6.90 | 1.89 | 8.73 | 16 | 13560 | 9.0 | 182.0 | 19 | 平鍵6x30 |
| 1103S20 | 1.2 | 6.90 | 1.89 | 7.26 | 20 | 17400 | 11.1 | 216.0 | 19 |
平鍵6x30 |
三相步進電機外形尺寸圖

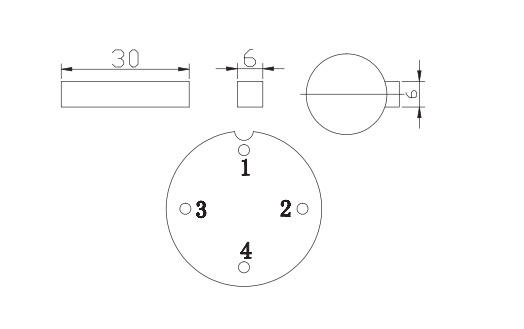

三相步進電機接線方式
| 序號 | 1 | 2 | 3 | 4 | 備注 |
| 相序 | U | V | W | GND | 四芯插座 |
三相步進電機接線圖
