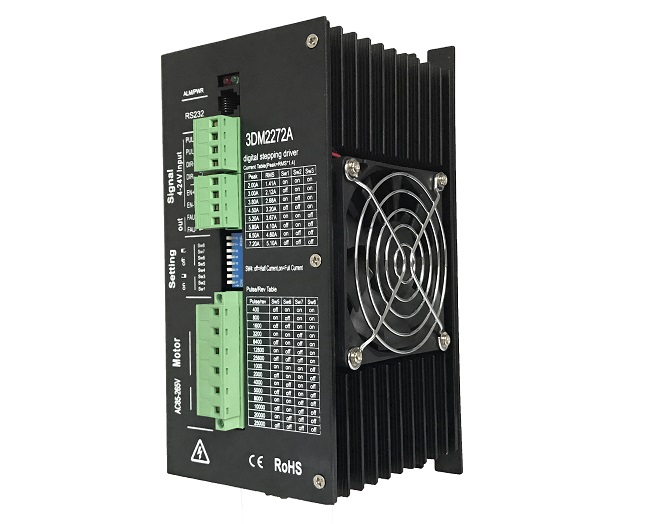

3DM2272A是基于DSP控制的高壓三相步進電機驅動器。它是將先進的DSP控制芯片和三相逆變驅動模塊結合一起所構成的新一代數字步進電機驅動器。驅動電壓為AC85V-220V，適配電流在7.2A以下、外徑86-130mm的各種型號的三相混合式步進電機。該驅動器內部采用類似伺服控制原理的電路，此電路可以使電機運行平穩，由于采用了平滑技術，低速時幾乎沒有震動和噪音，電機在高速時，仍保持較大的力矩。定位精度最高可達25600步/轉。
- 規格參數
- 產品特點

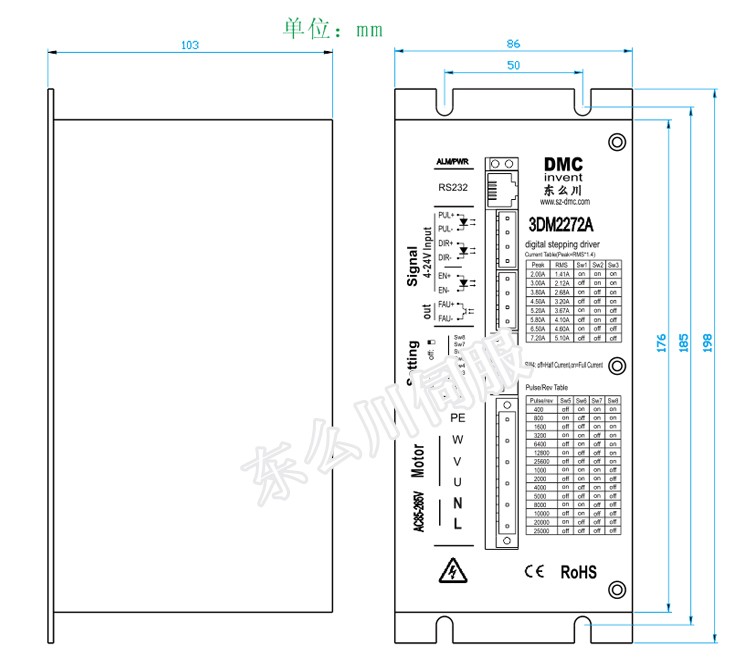

- 產品尺寸圖
- 匹配產品
- 應用領域
- 資料下載
控制信號接口：
| 名稱 | 說明 |
| PUL+ | 脈沖控制信號：脈沖上升沿有效;PUL-高電平時4～5V，低電平時 0～0.5V。為了可靠響應脈沖信號，脈沖寬度應大于 1.2μs。如采用+12V 或+24V 時需串電阻。 |
| PUL- | |
| DIR+ | 當輸入方式為脈沖+方向時，作方向信號：高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少 5μs 建立。電機的初始運行方向與電機的接線有關，互換任一相繞組 (如A+、A-交換)可以改變電機初始運行的方向，DIR-高電平時4～5V，低電平時0～0.5V。如采用+12V 或+24V 時需串電阻。 |
| DIR- | |
| ENA+ | 使能信號：此輸入信號用于使能或禁止。ENA+ 接+5V，ENA-接低電平(或內部光耦導通)時，驅動器將切斷電機各相的電流使電機處于自由狀態，此時步進脈沖不被響應。當不需用此功能時，使能信號端懸空即可。 |
| ENA- | |
| FAU+ | 報警輸出正 |
| FAU- | 報警輸出負 |
電流設定：
| 輸出電流 | 參數電流 | SW1 | SW2 | SW3 |
| 2.00A | 1.41A | on | on | on |
| 3.00A | 2.12A | off | on | on |
| 3.80A | 2.68A | on | off | on |
| 4.50A | 3.20A | off | off | on |
| 5.20A | 3.67A | on | on | off |
| 5.80A | 4.10A | off | on | off |
| 6.50A | 4.60A | on | off | off |
| 7.20A | 5.10A | off | off | off |
細分設定：
| 步數/轉 | SW5 | SW6 | SW7 | SW8 |
| 200 | on | on | on | on |
| 400 | off | on | on | on |
| 800 | on | off | on | on |
| 1600 | off | off | on | on |
| 3200 | on | on | off | on |
| 6400 | off | on | off | on |
| 12800 | on | off | off | on |
| 25600 | off | off | off | on |
| 1000 | on | on | on | off |
| 2000 | off | on | on | off |
| 4000 | on | off | on | off |
| 5000 | off | off | on | off |
| 8000 | on | on | off | off |
| 10000 | off | on | off | off |
| 20000 | off | off | off | off |
| 25000 | off | off | off | off |
● 智能電流控制，提高動態Q值，使電機發熱大為降低。
● 抗共振技術，輕松突破中速共振區，中高速特性良好。
● 自適應平滑功能。低速平穩性好，噪音小。
● 改進型PWM控制算法使電機及驅動器量更小。
● 全流切換到半流無明顯的噪音與振動。
● 可驅動57.86兩相步進電機驅動器。
● 脈沖響應頻率最高可達200KHz。
● 具有過壓，欠壓，短路等保護功能。
● 交流電壓輸入AC85-265V。
● 光隔離差分信號輸入。
● 電流設定方便。
該產品廣泛應用于木工雕刻機、數控機床、電腦繡花機、包裝設備、陶瓷設備以及激光切割設備上。
數控機床
數控機床是數字控制機床的簡稱，是一種裝有程序控制系統的自動化機床。該控制系統能夠邏輯地處理具有控制編碼或其他符號指令規定的程序，并將其譯碼，用代碼化的數字表示，通過信息載體輸入數控裝置。經運算處理由數控裝置發出各種控制信號，控制機床的動作，按圖紙要求的形狀和尺寸，自動地將零件加工出來。數控機床較好地解決了復雜、精密、小批量、多品種的零件加工問題，是一種柔性的、高效能的自動化機床，代表了現代機床控制技術的發展方向，是一種典型的機電一體化產品。數控機床的基本組成包括加工程序載體、數控裝置、伺服驅動裝置、機床主體和其他輔助裝置。下面分別對各組成部分的基本工作原理進行概要說明。可以采用東么川3DM2272A驅動器+110mm步進電機效果理想。
電腦繡花機
電腦繡花機是當代最先進的繡花機械，它能使傳統的手工繡花得到高速度、高效率的實現，并且還能實現手工繡花無法達到的"多層次、多功能、統一性和完美性"的要求。它是一種體現多種高新科技的機電產品我國國產的電腦繡花機主要是高中檔的機型，與上述的國際品牌相比，還存在一定的差距，主要是工藝技術和用材上，國產機還不能與這些高端的品牌相比，表現為使用壽命、斷線率、繡制精度等差別。但由于國產電腦繡花機的價格相對較低，所以近幾年的發展速度很快，占據了大部分的市場份額電機與驅動器可以采用東么川這款搭配。
